理化实验室组成与功能布局规划专业设计规范与实操要点

理化实验室的科学组成与功能布局是保障理化测试分析精准、实验流程高效、操作安全的核心，需按用房类型精准分类，结合实验任务规划建设规模，遵循专业布局原则实施。

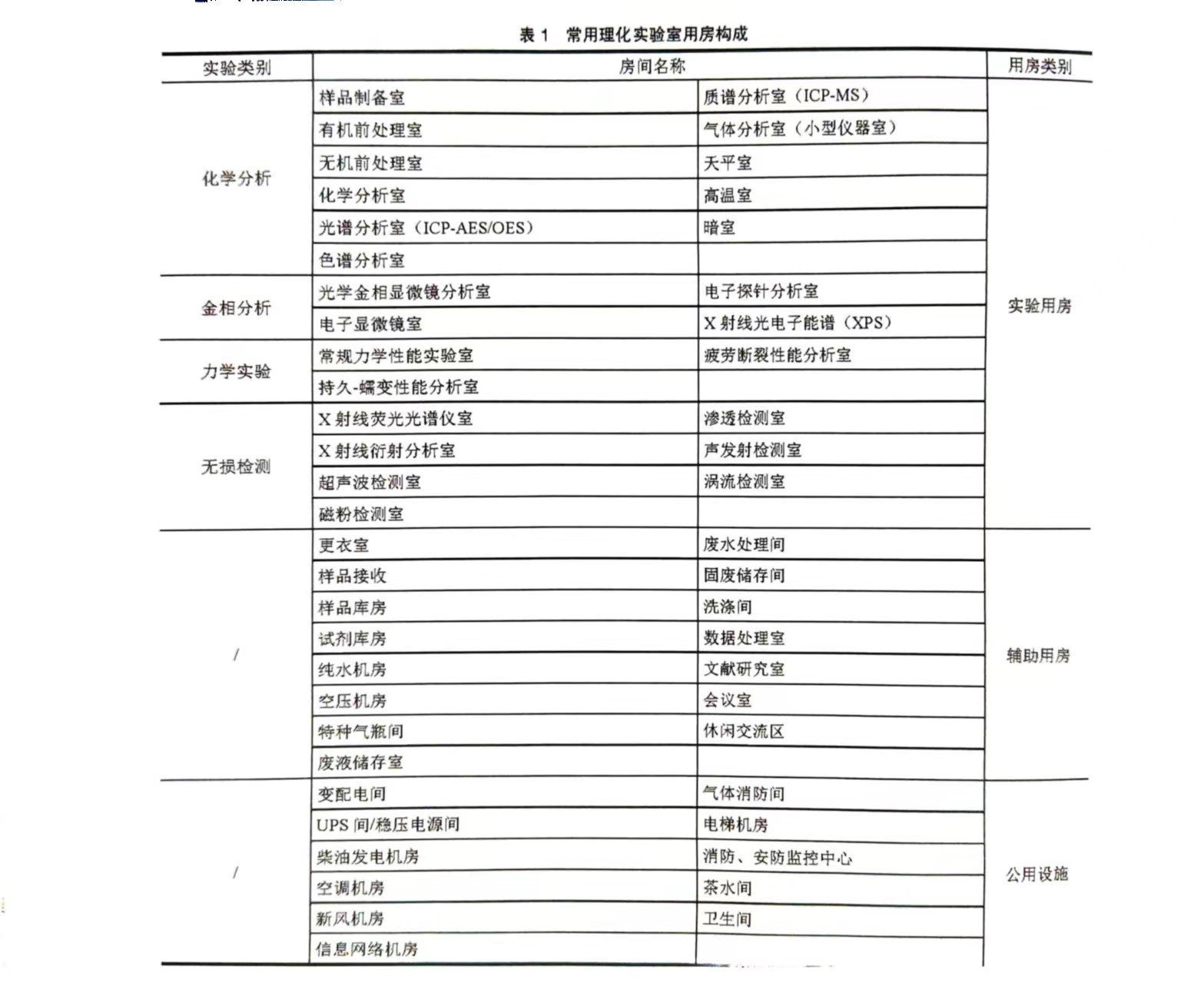

一、理化实验室的核心用房组成分类

理化实验室是采用物理、化学方法开展产品或物质测试分析的专业场所，由多类专用实验室构成，按用房类别可分为实验用房、辅助用房、公共设施用房三大类。实验室的设置与建设规模，需结合其承担的工作任务性质、实验内容及任务量综合确定。

（一）实验用房

实验用房是理化实验室开展核心测试分析工作的区域，按实验类别分为化学分析、金相分析、力学实验、无损检测四大类，各品类对应专属功能室，具体设置如下：

化学分析类：样品制备室、有机前处理室、无机前处理室、化学分析室、光谱分析室(ICP-AES/OES)、色谱分析室、质谱分析室(ICP-MS)、气体分析室(小型仪器室)、天平室、高温室、暗室；
金相分析类：光学金相显微镜分析室、电子显微镜室、电子探针分析室、X射线光电子能谱(XPS)室；
力学实验类：常规力学性能实验室、疲劳断裂性能分析室、持久-蠕变性能分析室；
无损检测类：X射线荧光光谱仪室、X射线衍射分析室、超声波检测室、磁粉检测室、渗透检测室、声发射检测室、涡流检测室。

（二）辅助用房

辅助用房为理化实验室核心实验工作提供配套支撑，保障实验流程的完整性与规范性，涵盖样品处理、耗材存储、实验后处理、办公研究等相关功能区域。
具体包含更衣室、样品接收室、样品库房、试剂库房、纯水机房、空压机房、特种气瓶间、废液储存室、废水处理间、固废储存间、洗涤间、数据处理室、文献研究室、会议室、休闲交流区。

（三）公共设施用房

公共设施用房是保障理化实验室整体正常运行的基础配套区域，为实验室提供电力、消防、环境调控、安防等核心保障，是实验室安全运营的重要支撑。

具体包含变配电间、UPS间/稳压电源间、柴油发电机房、空调机房、新风机房、信息网络机房、气体消防间、电梯机房、消防与安防监控中心、茶水间、卫生间。

二、理化实验室整体规划布局核心原则

理化实验室功能品类多、组成复杂，整体规划布局需兼顾实验工艺特点、操作安全与未来发展，遵循四大核心布局原则，同时做好人流、物流、污染流的管控，保障实验室规范化运营。

（一）四大核心布局原则

组合布局原则：按实验工艺关联性进行功能室组合规划，让实验流程更顺畅，减少物料与人员的无效流动，提升实验效率；
底层布局原则：对振动、辐射等有特殊要求的精密仪器室、力学实验室等，优先布置在建筑物底层，满足设备运行环境需求；
顶层布局原则：产生废气、污染物的化学分析类实验室，优先布置在实验楼顶层，便于废气处理与环境管控；
北侧布局原则：对光照、温度稳定性有要求的实验室，布置在建筑北侧，避免阳光直射带来的环境参数波动，保障实验精度。

（二）三流分离与区域管控原则

实验室需严格实现人流、物流、污染流分开布置，杜绝交叉干扰与污染。在非受控区域和受控区域之间设立门禁系统，明确区域管控边界，既保障实验人员的操作安全，又能有效防止样品出现交叉污染，确保实验数据的准确性。

（三）预留发展空间原则

整体规划布局时，需结合实验室的业务发展规划，为各功能区域及设备摆放预留一定的发展空间，避免后期改造对现有实验工作造成影响，提升实验室布局的灵活性与可持续性。

三、理化实验室各功能室专项布局与设置要求

理化实验室各功能室因实验类型、设备运行、操作需求不同，需遵循专属的布局与设置要求，按类别实施精准规划，以下为核心功能室的具体布局规范：

（一）化学分析相关功能室

化学分析室需单独设计房间，优先布置在实验楼顶层北侧，利用顶层优势做好废气排放，北侧布局保障环境温湿度稳定；
前处理室需紧邻化学分析室布置，无机前处理室和有机前处理室必须分别设置，避免两类前处理工作产生交叉污染；
谱仪室和气体分析室需布置在远离振动源的建筑物底层，减少振动对精密仪器的影响，条件具备时可设置过渡间；
天平室需布置在化学分析室附近，且远离振动源和电磁干扰源，存放测量精度0.001mg的高精度天平，其天平室必须设置前室，保障天平测量精度。

（二）金相分析相关精密仪器室

电子显微镜分析室、电子探针分析室、光学金相显微镜分析室，对运行环境要求极高，需远离振动源、电磁干扰源和辐射干扰源，优先布置在建筑物底层，且均需设置前室，进一步稳定仪器运行环境，保障检测分析结果精准。

（三）力学性能实验室

规划布局时需充分考虑设备净高要求，适配力学实验设备的安装与操作需求；
需远离对环境要求严格的精密仪器室、化学分析室等区域，避免实验振动、噪音对其他实验造成干扰；
优先设置在没有地下室的一层，满足设备承重与安装的基础条件。

（四）无损检测实验室

无损检测实验室整体宜布置在距离楼梯口较近的区域，方便大型检测设备的搬运、安装与维护；

X射线光电子能谱室、X射线荧光光谱仪室、X射线衍射分析室，因存在辐射相关影响，需布置在人员活动较少的区域，且三类功能室统一规划、靠近布置，便于辐射管控与设备集中管理。

（五）辅助用房专项布局

洗涤间、纯水制备室、气瓶间均需设置独立房间，避免与其他功能区交叉影响；
气瓶间需执行严格的分区要求，将可燃气体和非可燃气体分间单独布置，且气瓶间需靠近谱仪室，方便气体管路铺设与使用；
样品接收室、样品库房、数据处理室等辅助用房，宜设置在门厅入口处，方便样品的接收、存储与实验数据的处理交流。

（六）公共设施用房布局

制冷、空调、供电等各类公用设施用房，宜布置在实验室用能负荷中心，减少能源损耗，提升设施保障效率；
所有公用设施用房均需远离对振动要求较高的精密仪器室，避免设施运行产生的振动、电磁干扰影响精密仪器的正常工作。

四、理化实验室布局规划的核心总结

理化实验室的布局规划是一项系统性工作，核心在于根据实验工艺特点实现功能分工明确、区域分布合理，同时严格遵循组合、底层、顶层、北侧四大布局原则，落实人流、物流、污染流分离的管控要求。

在具体规划中，需结合实验室的实际工作任务与发展需求，精准划分实验、辅助、公共设施三类用房，针对不同功能室的设备运行、操作安全要求实施专项布局，同时预留合理的发展空间。只有兼顾实验效率、检测精度与操作安全的布局规划，才能让理化实验室的运行更规范化、高效化，为各类理化测试分析工作提供坚实的场地与环境保障。
